Модель по эскизу, фото или чертежу

Как собирают модель для цеха

Модель для цеха — не картинка, а тело с толщиной, посадкой и понятной гранью, которая ляжет на стол. Её собирают, когда есть эскиз, чертёж, фото образца или сама деталь, которую нужно повторить. На выходе файл, который можно нарезать, а не набор красивых видов. Печать и литьё остаются отдельными работами: здесь продают геометрию, без которой станок не стартует.

Этапы

Сначала смотрим, что уже есть. Эскиз от руки годится, если на нём читаются габарит и что с чем стыкуется. Чертёж с размерами быстрее. Фото без масштаба — только подсказка, не основание для посадки. Если присылают сломанный образец, его меряют, а не «рисуют похожее».

Дальше собирают тело: наружный контур, стенки, колодцы под крепёж, зазор там, где деталь садится на уже существующую. Открытые края сетки и нулевые стенки не оставляют «на потом». Ориентацию на столе закладывают сразу, если известно, какая грань лицевая и где будут опоры.

Потом файл отдают на проверку заказчику: виды, один разрез, список того, что сознательно упростили. Мелкую правку, которая не меняет посадку, делают в том же заходе. Если меняется стык с чужой деталью, это новый шаг, и его называют до того, как резать слои. В печать уходит только согласованный файл, а не черновик из переписки.

Твёрдые модели

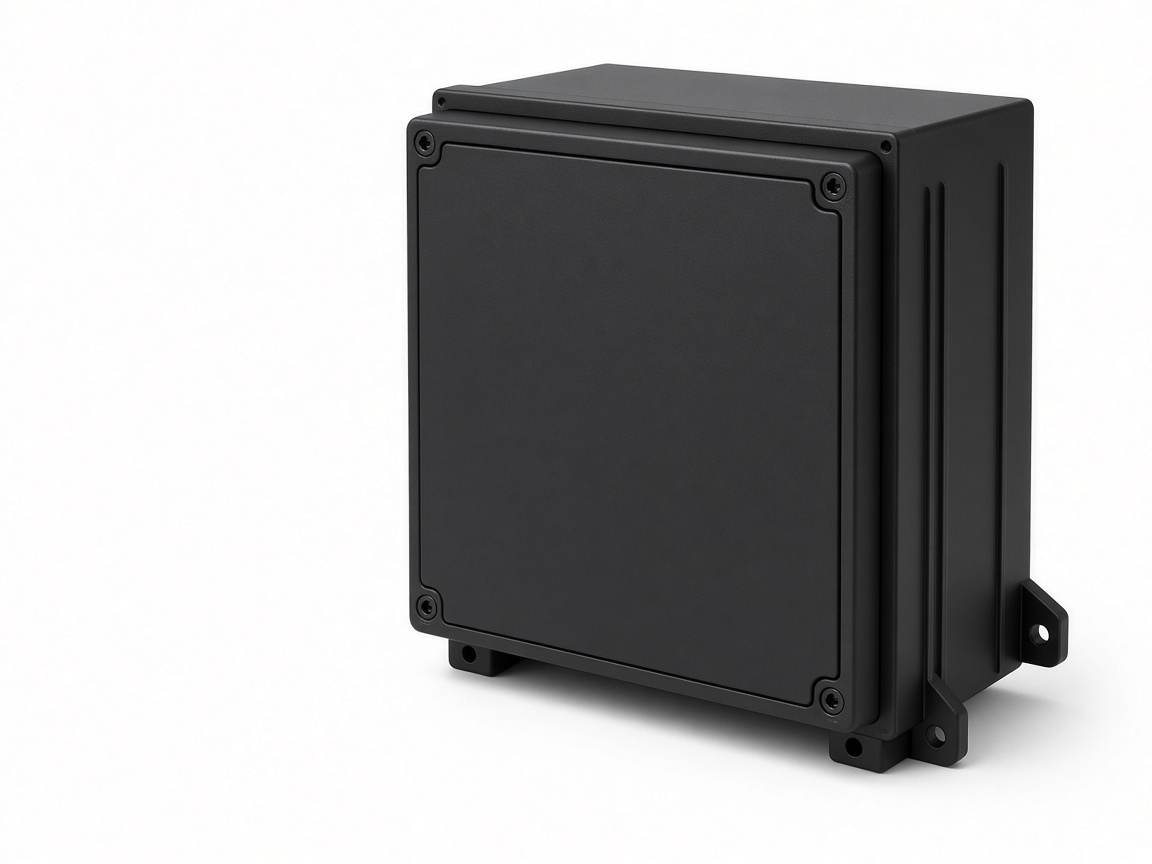

Твёрдая модель — корпус, кронштейн, крышка, шестерня, запчасть. Здесь важны толщина, зазор и то, выдержит ли деталь сборку. Скругления ставят не для красоты, а чтобы угол не стал трещиной. Резьбу мелкого шага часто заменяют колодцем под гайку: нить её всё равно не удержит, и это честнее, чем рисовать витки, которые срежут опорой.

Если деталь должна сесть на уже стоящий узел, просим размер ответной части или саму часть. «Примерно как на фото» для посадки не берём. Первую штуку после печати можно заложить в тот же разговор: модель тогда правят по факту, а не по памяти. Крупное тело заранее делят на куски, если оно не влезает на стол, и шов склейки показывают на виде, а не прячут.

Конструкционную модель не украшают лишней фактурой. Каждая лишняя канавка — это опоры, грамм и спор на приёмке. Упрощаем то, что не работает в сборке, и оставляем то, без чего деталь не встанет. Форматы на выходе — те, что цех режет без чужой программы; остальное конвертируем здесь, если исходник открывается.

Художественные модели

Художественная модель — сувенир, макет, оболочка, где смотрят силуэт, а не момент затяжки болта. Здесь можно оставить фактуру, но она должна пережить слой или засветку. Тонкий ус, волос и ажур тоньше процесса не обещаем: либо утолщаем и говорим об этом, либо отказываемся от элемента. Чужие персонажи и узнаваемые марки не лепим.

Макет здания или прибора делаем массой, без внутренней «начинки», если заказчик не просил разборный узел. Масштаб фиксируем в миллиметрах до старта, а не «чтобы влезло в коробку». Если макет потом пойдёт в смолу, стенки и нависания проверяем под ванну, а не под сопло: опоры другие, и красивый низ может оказаться в столбиках.

Цвет и покраска в художественную модель не входят. Файл остаётся однотонным телом. Если нужна разъёмная игрушка или шарнир, ось и зазор рисуем так, чтобы их можно было напечатать, а не только показать на рендере. Рендер, если он нужен для согласования, не заменяет файл: в цех уходит тело.

Срок и цена

Срок зависит от того, насколько сырой вход. Эскиз с пятью размерами и одной посадкой часто укладывается в несколько дней. Чертёж с десятком стыков и образцом, который надо обмерить, длиннее. Мы не обещаем «модель за вечер», если вечером ещё не ясно, какая грань лицевая. Очередь цеха на саму печать в этот срок не прячем: моделирование кончается файлом, а не ящиком.

Цена идёт от сложности, а не от грамма пластика. Простая крышка и корпус с колодцами, зазорами и делением на куски — разные работы, даже если на картинке обе «небольшие». Калькулятор объёма здесь не заменяет смету: он про печать уже готового тела. Минимальная работа есть, чтобы не открывать сборку ради одной фаски, которую проще назвать словами.

В сумму входят построение, одна согласованная правка и файл на выходе. Дополнительные круги правок, обмер чужого узла с выездом и переделка после того, как деталь уже напечатали не по нашей вине, считаются отдельно. Если по дороге выясняется, что нужен другой процесс, говорим это до того, как файл «закончен» и его уже нельзя использовать.
